Layout PPO2 Sauerstoff Meßgerät

Das Ganze ist einfach auf Streifenleiterplatte aufgebaut. Die Trennstellen im 5 mm Raster lassen sich sehr gut mittels eines 2,5mm Bohrers herstellen. Zwischen den 2,5mm Loetaugen muß man ritzen. Originalgröße 105 x 56 mm.
Eine super Software zum Layouten von Streifenleiterplatten etc. ist "Lochmaster".

Das Gerät ist natürlich nur ein Demonstrationsmuster und nicht zum Nachbau vorgesehen, da extrem Lebensgefährlich!

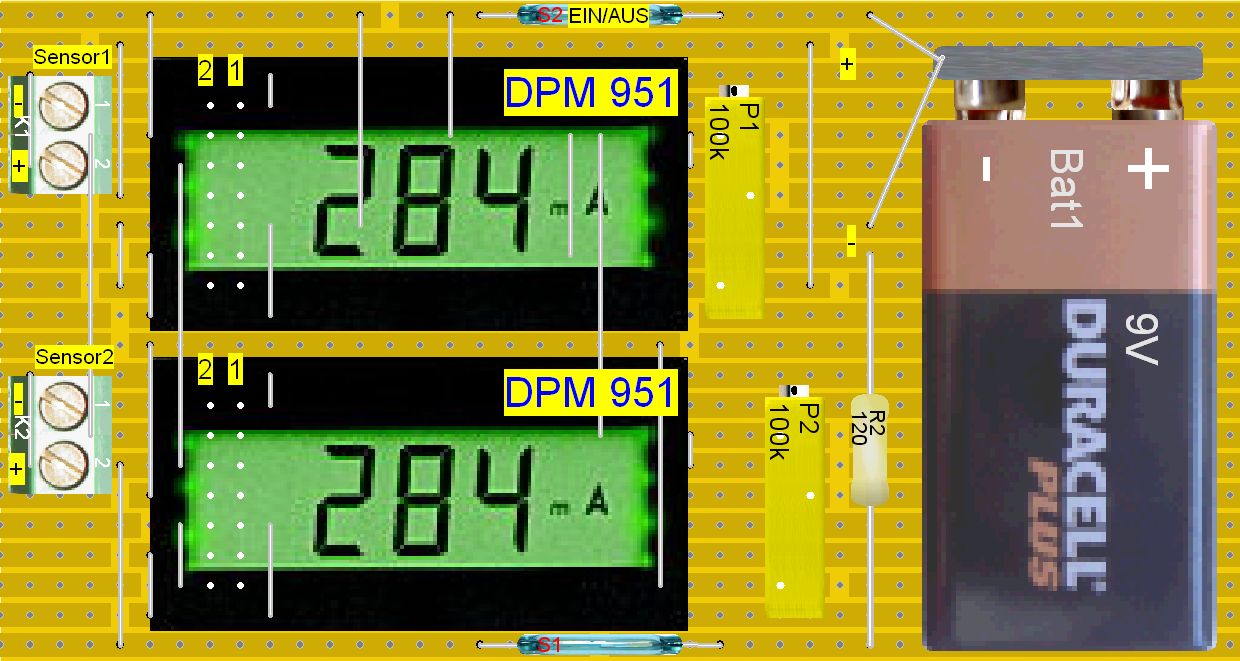

Bestückungsseite, Korrektur 10.11.08

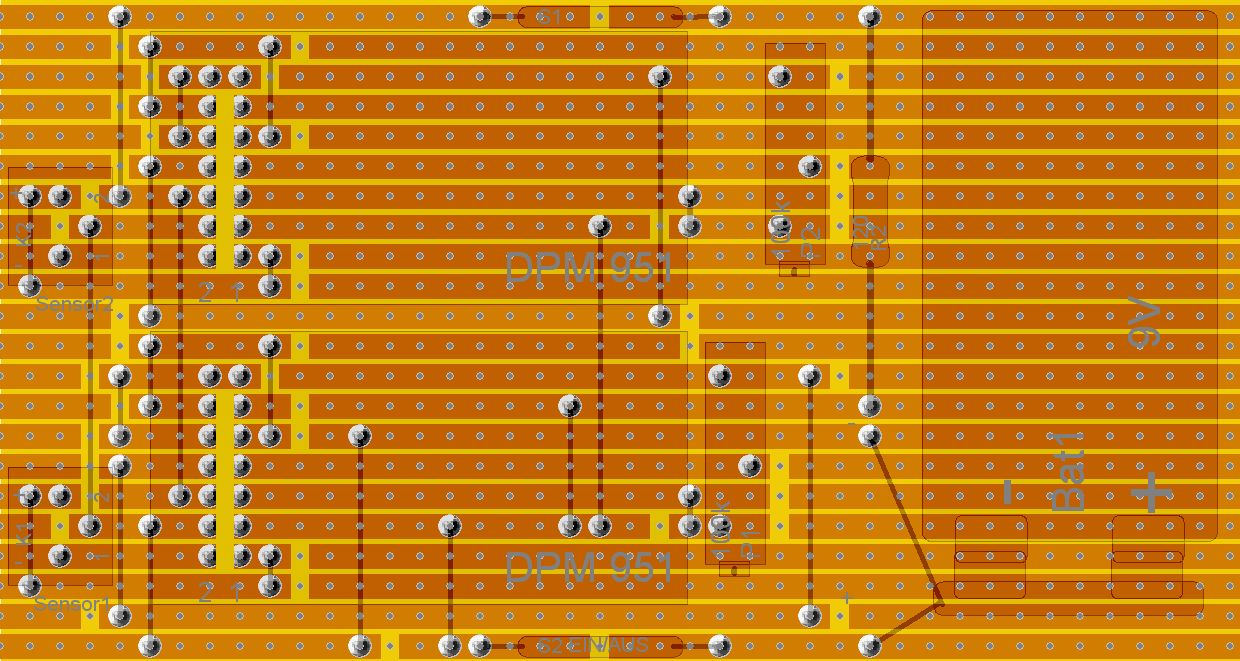

Loetseite, Korrektur 10.11.08

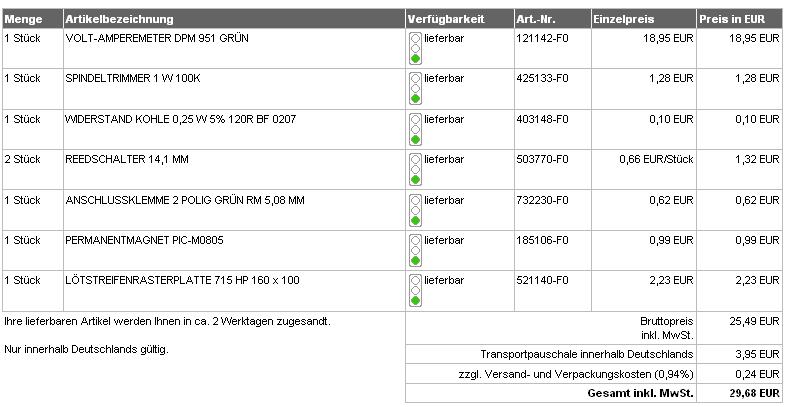

Stückliste der Elektronischen Bauteile für ein Gerät von Conrad Elektronik mit einer Anzeige, evtl. also verdoppeln. Es fehlt der Batterie-Clip.
